電動襯氟調節閥

一、電動襯氟調節閥產品概述

上海川滬閥門有限公司生產的電動襯氟調，是由低流阻直通單座閥配用引進型PSL系列和3810系列直行程電動執行機構組成。電動襯氟調節閥配用的電動執行機構內有伺服放大器，無需另配用伺服放大器，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
特點：
電動襯氟調節閥具有體積小、重量輕、連線簡單、流量大、調節精度高。
適用場景:
電動襯氟調節閥具有體積小、重量輕、連線簡單、流量大、調節精度高等特點，電動襯氟調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

二、電動襯氟調節閥產品圖片

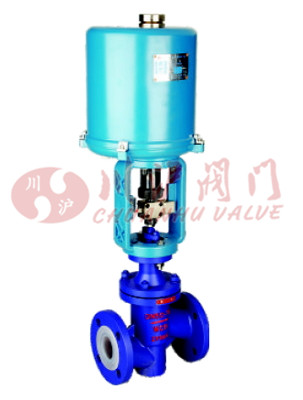

電動襯氟調節閥(配381電動執行器)

三、電動襯氟調節閥零部件參數

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

四、電動襯氟調節閥技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性
配置執行器類別	3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數	電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

五、電動襯氟調節閥性能參數

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
	電開	始點±2.5	終點±2.5
	電關	始點	±2.5
	電關	終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

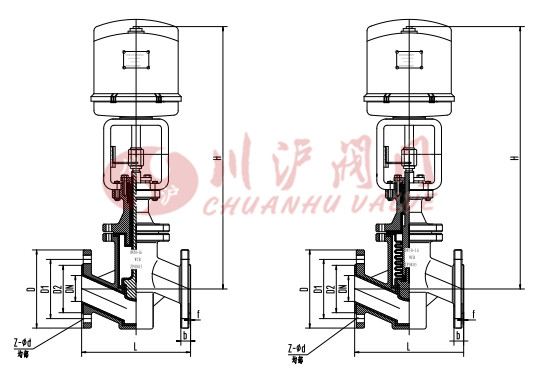

六、電動襯氟調節閥結構圖

七、電動襯氟調節閥連接尺寸

公稱通徑	執行器外徑	結構長度	法蘭尺寸						高度
公稱通徑	D0	L	D	D1	D2	F	B	Z-φd	H
DN15	225	130	95	65	45	3	16	4-φ14	673
DN20	225	150	105	75	55	3	18	4-φ14	673
DN25	225	160	115	85	65	3	18	4-φ14	698
DN32	225	180	140	100	78	3	18	4-φ18	720
DN40	255	200	150	110	85	3	18	4-φ18	723
DN50	255	230	165	125	100	3	18	4-φ18	740
DN65	270	290	185	145	120	4	18	4-φ18	850
DN80	270	310	200	160	135	4	20	8-φ18	866
DN100	270	350	220	180	155	4	20	8-φ18	884
DN125	310	400	250	210	185	4	22	8-φ18	1040
DN150	310	480	285	240	210	5	22	8-φ22	1065
DN200	310	600	340	295	265	5	24	8-φ22	1090
DN250	350	730	395	350	320	5	26	12-φ22	1256
DN300	350	850	445	400	368	5	26	12-φ22	1520
