電動襯氟球閥
產品展示>> 耐腐蝕閥門>>電動襯氟球閥
一、電動襯氟球閥 產品概述

上海川滬閥門有限公司生產的電動襯氟球閥，是由角行程的電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。根據工作條件，提供電動襯氟防爆球閥。
特點：
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
適用于強酸、強堿等腐蝕性介質。

二、電動襯氟球閥 產品圖片

電動襯氟球閥 電動襯氟球閥

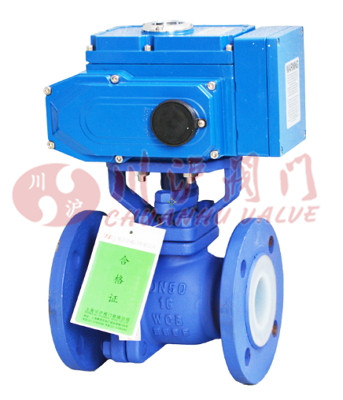

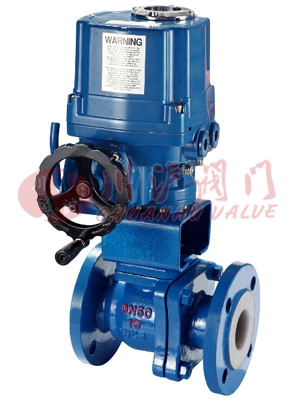

電動襯氟球閥(配精小型電動執行器) 電動襯氟球閥(配防爆型電動執行器)
三、電動襯氟球閥 零部件參數

零件名稱 材料名稱
閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+氮化處理+46 304+46 316+46 316L+46
閥桿 2Cr13+46 304+46 316+46 316L+46
閥座密封圈 PTFE、碳素纖維＋PTFE
密封填料 聚四氟乙烯填料
四、電動襯氟球閥 技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公稱壓力(MPa) PN1.0、1.6MPa
泄漏量 軟密封：零泄漏
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)
連接形式 法蘭
可調范圍 DN15-65 DN80-300
250:1 350:1
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤180℃
配置執行機構 可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
五、電動襯氟球閥 執行機構參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

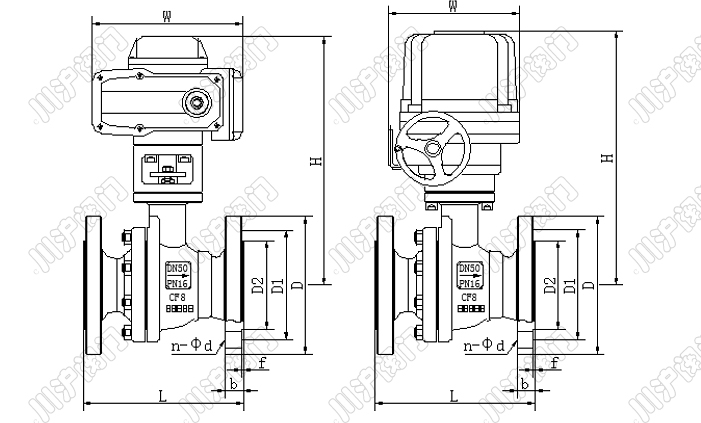

六、電動襯氟球閥 結構圖

電動襯氟球閥結構圖
七、電動襯氟球閥 連接尺寸

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b n-Φd W H
PN1.6(MPa)
15 1/2 140/130 95 65 45 2 14 4-Φ14 231 350
20 3/4 140/130 105 75 55 2 16 4-Φ14 231 370
25 1 150/1340 115 85 65 2 16 4-Φ14 231 375
32 11/4 165 135 100 78 2 18 4-Φ18 231 385
40 11/2 180/165 145 110 85 3 18 4-Φ18 231 390
50 2 200/203 160 125 100 3 20 4-Φ18 231 435
65 21/2 220/222 180 145 120 3 20 4-Φ18 261 460
80 3 250/241 195 160 135 3 22 4-Φ18 261 465
100 4 280/305 215 180 155 3 24 8-Φ18 285 612
125 5 320/356 245 210 185 3 26 8-Φ18 285 625
150 6 360/394 280 240 210 3 28 8-Φ23 325 700
200 8 457 335 295 265 3 30 8-Φ23 325 740

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
