日標球閥

產品展示>> 球閥>>日標球閥

一、日標球閥產品概述

Q41F日標球閥，適用于JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
適用場景:
日標球閥Q41F廣泛適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、日標球閥產品圖片

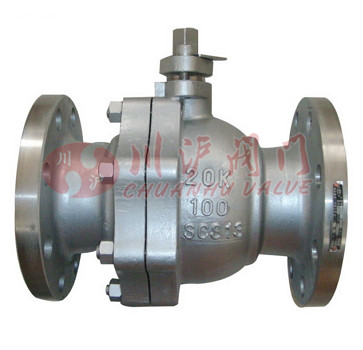

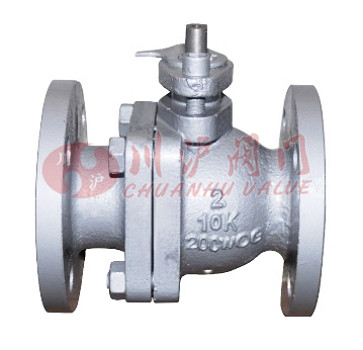

日標球閥(鑄鋼法蘭連接)	日標球閥(不銹鋼法蘭連接)

三、日標球閥零部件參數

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

四、日標球閥結構圖

五、日標球閥連接尺寸

公稱壓力	公稱通徑	d	L	D	C	G	b	f	Z-Φd	H	W
JIS10K	15	15	108	95	70	52	12	1	4-15	79	135
	20	20	117	100	75	58	14	1	4-15	84	135
	25	25	127	125	90	70	14	1	4-19	95	170
	32	32	140	135	100	80	16	2	4-19	103	170
	40	38	165	140	105	85	16	2	4-19	111	200
	50	50	178	155	120	100	16	2	4-19	120	200
	65	64	190	175	140	120	18	2	4-19	153	300
	80	76	203	185	150	130	18	2	8-19	163	300
	100	100	229	210	175	155	18	2	8-19	182	400
	125	125	356	250	210	185	20	2	8-23	260	500
	150	150	394	280	240	215	22	2	8-23	280	800
	200	200	457	330	290	265	22	2	12-23	-	1100
JIS20K	15	15	140	95	70	52	14	1	4-15	79	135
	20	20	152	100	75	58	16	1	4-15	84	135
	25	25	165	125	90	70	16	1	4-19	95	170
	32	32	178	135	100	80	18	2	4-19	103	170
	40	38	190	140	105	85	18	2	4-19	111	200
	50	50	216	155	120	100	18	2	8-19	120	200
	65	64	241	175	140	120	20	2	8-19	153	300
	80	76	283	200	160	135	22	2	8-23	163	300
	100	100	305	225	185	160	24	2	8-23	182	400
	125	125	381	270	225	195	26	2	8-25	260	500
	150	150	403	305	260	230	28	2	12-25	280	800
	200	200	502	350	305	275	30	2	12-25	-	1100

六、日標球閥安裝說明

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
