氣動塑料法蘭球閥
產品展示>> 氣動球閥>>氣動塑料法蘭球閥
一、氣動塑料法蘭球閥 產品概述

上海川滬閥門有限公司生產的氣動塑料法蘭球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質，分別適合于不同工況的客戶現場，如清水、腐蝕性介質、常溫溶劑等場合使用，配上單作用或雙作用氣動執行器后，可以通過4-7公斤的壓縮氣源實現對閥門的開閉控制，也可以選配閥門定位器來實現對管道介質流量大小的調節。

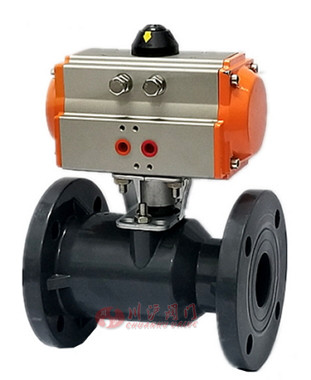

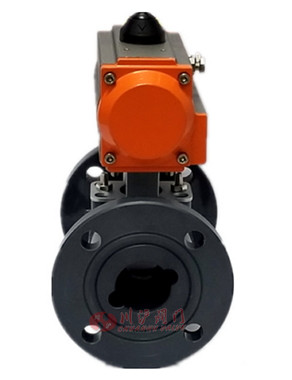

二、氣動塑料法蘭球閥 產品圖片

氣動塑料法蘭球閥 氣動塑料法蘭球閥
氣動塑料法蘭球閥 氣動塑料法蘭球閥
三、氣動塑料法蘭球閥 零部件材料

名稱 材質
閥體 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
內塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
閥桿 RPP、PVDF、PPH、ABS、UPVC、CPVC
四、氣動塑料法蘭球閥 技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
適用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配GT、AT、ST系列單雙作用氣動執行機構
控制方式 開關兩位控制、4～20mA模擬量信號控制
五、氣動塑料法蘭球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

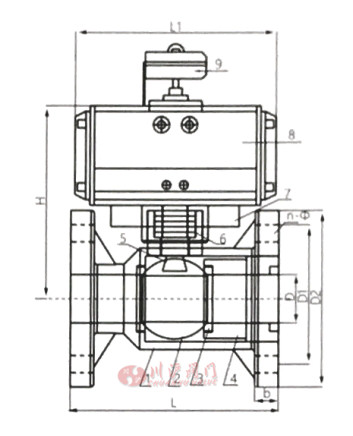

七、氣動塑料法蘭球閥 結構圖

氣動塑料法蘭球閥結構圖
八、氣動塑料法蘭球閥 連接尺寸

公稱
通徑
DN
(mm)		 D2 D1 L L1 H b n-d 平臺中心距 閥桿尺寸 參考?xì)鈩?dòng)執行器
D1 JIS DIN ANSI 雙作用 單作用
15 95 65 70 65 60 120 140 170 14 4-14 50/70 ￠12.2*9.7 32/52 63
20 105 75 75 75 70 120 140 170 16 4-14 50/70 ￠12.2*9.7
25 115 85 90 85 80 140 140 180 16 4-14 50/70 ￠15.2*12.5
32 135 100 95 100 90 145 150 200 16 4-18 70/89 ￠23.4*18 63 75
40 145 110 105 110 98 165 150 205 16 4-18 70/89 ￠23.4*18 83
50 160 125 120 125 120 180 165 230 18 4-18 70/89 ￠23.4-18 75 92
65 180 145 140 145 140 220 190 240 22 4-18 89/102 ￠25.1*19.7 83 105
80 195 160 150 160 152 250 190 250 25 8-18 89/102 ￠27*19.5 125
100 215 180 175 180 190 280 260 295 25 8-18 89/102 ￠30.8*23.8 110 140
125 245 210 210 210 216 320 300 325 30 8-18 102/125 22*22 127/140 160
150 280 240 240 240 240 360 390 370 30 8-23 102/125 22*22 160/190 190
200 335 295 290 295 298 400 535 480 35 8-23 125 22*22 210 210
250 395 350 355 350 362 500 590 530 38 12-23 125 22*22 240 240
300 455 400 400 400 432 500 640 585 40 12-23 125 22*22 270 270

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
