一、381R角行程執行機構 產品概述

3810R角行程電動執行器，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。角行程電動執行器電子控制模塊采用最先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。角行程電動執行器驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。角行程電動執行器被廣泛用于冶金、發電、石化、造紙及環保等工業部門。
3410R系列開關式執行器是在3810系列電子式執行器的基礎上派生出來的ON-OFF控制型電動執行機構。該電子式執行器以220V單相交流電源為驅動電源，控制信號采用正、反切換接點信號，驅動電機采用AC可逆電機，驅動量的反饋檢測采用高性能導電塑料電位器。產品反應速度快，安裝及維護方便。

二、381R角行程執行機構 產品圖片

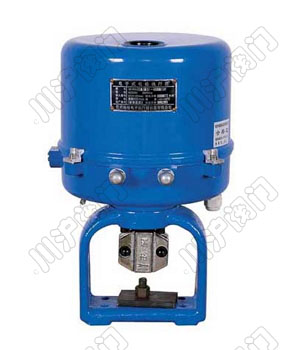

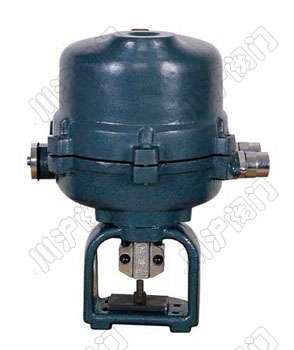

381R角行程執行機構	381R角行程執行機構

三、381R角行程執行機構 產品特點

1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1.2 執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
1.6 用狀態選擇開關可以設定（正、反動作）。
1.7 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶傳動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

四、381R角行程執行機構 選型參數

型號規格	輸出力矩（N.m）	動作時間（s/90℃）	最大轉角
361RSA-02	20	8.5	90°
361RSA-05	50	17
361RSB-10 361RXB-10	100	18
361RSB-20 361RXB20	200	36
361RSC-30 361RXC-30	300	24
361RSC-50 361RXC-50	500	42
361RSC-60 361RXC-60	600	48
361RSD-100	1000	30
361RSD-150	1500	42

五、381R角行程執行機構 技術參數

電源電壓	AC220±10%，50HZ
耗電功率（額定負載時）	規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA
輸入信號	DC4～20mA或DC1～5V
輸出信號	DC4～20mA（負載電阻500Ω以下）或DC1～5V
控制精度	基本誤差：±1% ；回差≤1% ；死區≤1%
工作行程調整范圍	"零點"±25%；"行程"20%～100%
防護等級	IP55
隔爆等級	Exd II BT4
過載保護	規格A、B型執行器可任選，規格C型系列執行器必配

六、381R角行程執行機構 結構圖

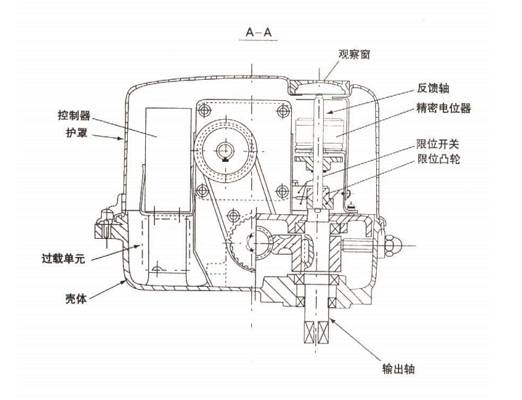

381R角行程執行機構_內部結構圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
