一、電動籠式調節閥 產品概述

上海川滬閥門有限公司生產的ZRSL電動籠式調節閥，分為兩種結構。一種是籠式單座結構，稱為電動籠式單座調節閥，是采用籠式單座導向、單座密封結構。另外一種是籠式套筒結構，稱為電動籠式套筒調節閥，是采用籠式套筒導向、雙斜面密封結構。電動籠式調節閥配用3810系列(或PSL系列)電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制電動籠式調節閥的開度達到對壓力、流量、液位、溫度等工參數的連續調節。電動籠式調節閥整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。
適用場景：
電動籠式套筒調節閥特別適用于允許壓差小、閥前后壓差較大的工作場合。

二、電動籠式調節閥 產品圖片

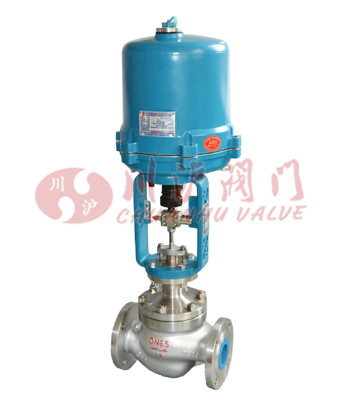

電動籠式調節閥(配防爆型ExdII BT4 電動執行器)

三、電動籠式調節閥 零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

四、電動籠式調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線性	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
流量特性		直線性、等百分比
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		籠式單座柱塞閥芯、籠式套筒雙導向閥芯
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動籠式調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.5； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量(硬密封)、零泄漏(軟密封)
可調范圍R			30：1

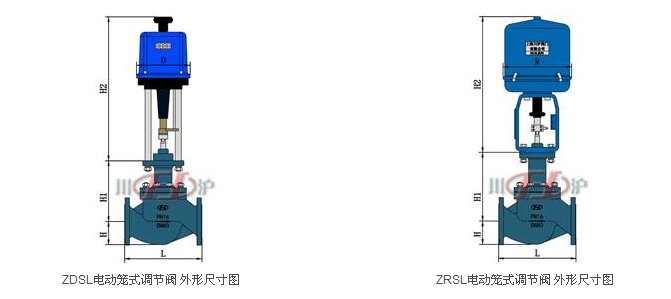

六、電動籠式調節閥 結構圖

七、電動籠式調節閥 連接尺寸

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
